Réalisation d’un Home Cockpit Airbus A320



Pour garantir un niveau de réalisme élevé, de précision dimensionnelle et de durabilité, la fabrication du cockpit A320 repose sur une combinaison d’outils de découpe laser, impression 3D et modélisation CAO professionnelle







Découpe & gravure laser

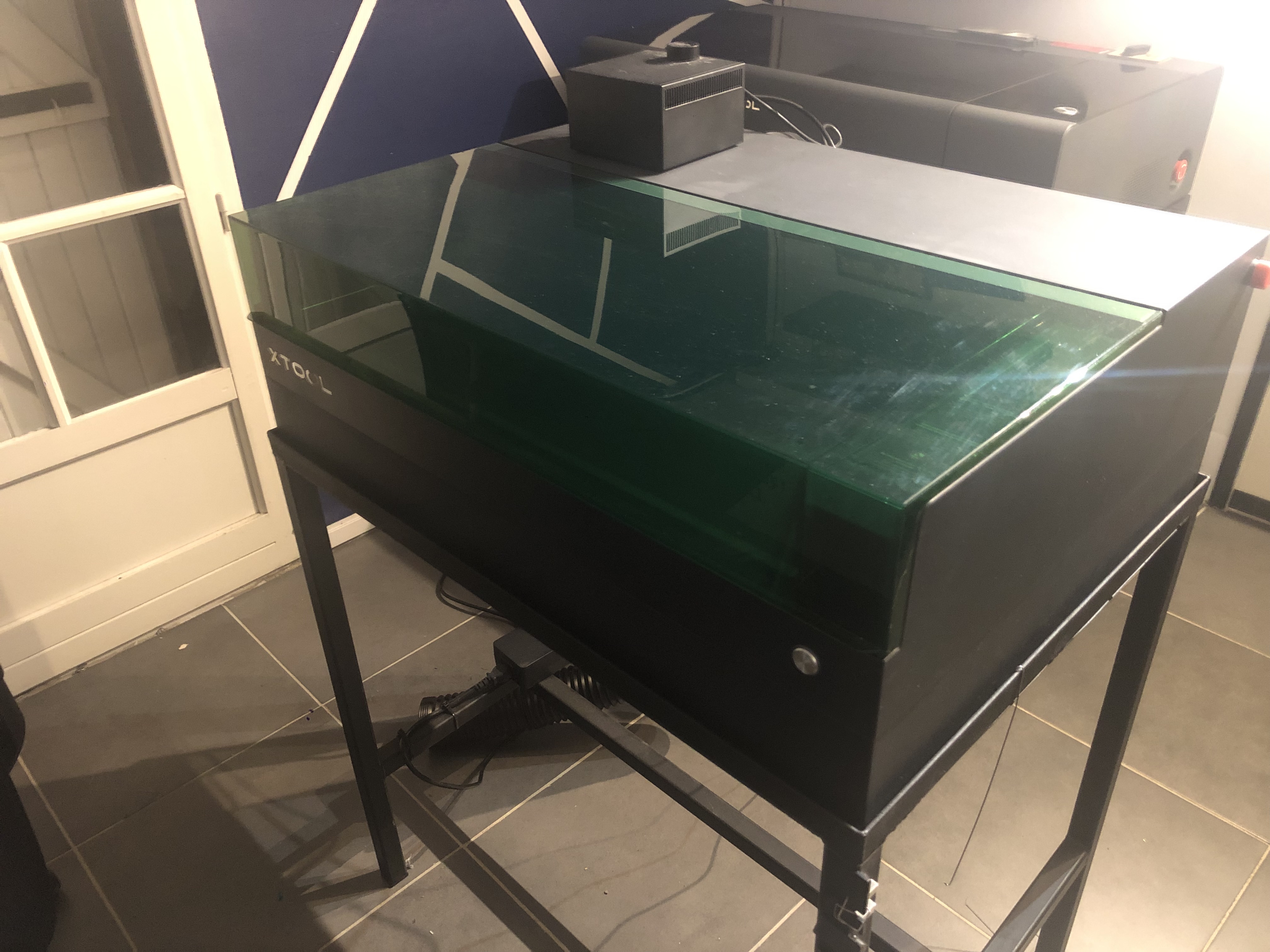

Laser diode – xTool S1

Le xTool S1 est un laser diode haute puissance, parfaitement adapté à un environnement domestique sécurisé.

 Utilisations principales :

Gravure de faceplates (FCU, EFIS, Overhead, MIP)

Marquage précis des inscriptions et symboles Airbus

Avantages :

Excellente précision de gravure

Machine fermée, sûre et compacte

Idéal pour la fabrication de panneaux de cockpit personnalisés

Lien Affilié pour commande XTOOL





Le laser CO₂ XTOOL P2 est utilisé pour les pièces nécessitant une transparence parfaite et un rendu professionnel.



Utilisations principales :

 Découpe d’acrylique clair ou blanc

Panneaux rétroéclairés (backlight Airbus)

Faceplates multicouches avec diffusion lumineuse

Avantages :

Découpe nette des plastiques transparents

Finition propre sans brûlure

Indispensable pour un rendu cockpit “full scale”

Impression 3D

L’impression 3D permet la fabrication de pièces complexes et sur mesure.

Pièces réalisées :

• Boutons, molettes et capuchons type Airbus
• Boîtiers électroniques
• Supports d’écrans, cadres et structures internes
• Éléments mécaniques spécifiques

Avantages :

• Fabrication sur mesure
• Prototypage rapide
• Optimisation du poids et de la résistance

Conception & modélisation 3D

Logiciel CAO – Autodesk Fusion 360

Toutes les pièces sont conçues et ajustées avec Fusion 360, un logiciel de conception paramétrique professionnel.

Fonctionnalités utilisées :

• Modélisation précise à l’échelle 1:1
• Assemblages mécaniques
• Export des fichiers pour fabrication
  • STL → Impression 3D
  • DXF / SVG → Découpe laser

Avantages :

• Haute précision dimensionnelle
• Facilité de modification et d’évolution
• Compatibilité totale avec les outils de fabrication

Une fabrication maîtrisée

L’association de la modélisation 3D, de la découpe laser et de l’impression 3D permet la création d un Home Cockpits :

• Réalistes
• Robustes
• Évolutifs



Peinture Référence RAL

OVERHEAD PANEL RAL 5011 - RAL5008

BLOC STICK RAL 5011- RAL5008

PEDESTAL RAL 5011 - RAL5008

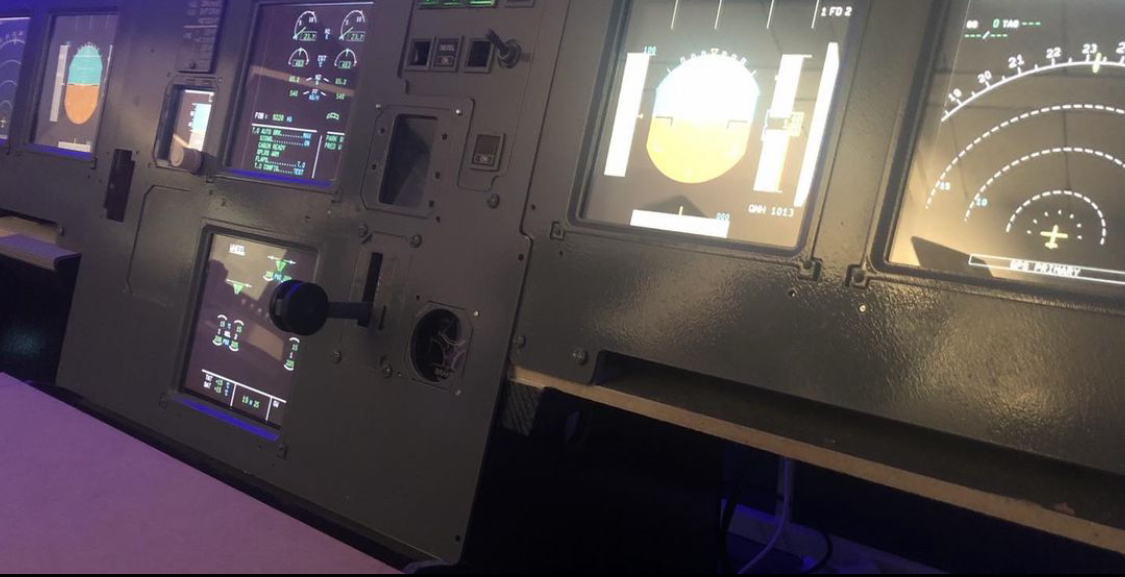

MIP RAL 7031





Couleurs RAL couramment associées au pédestal de l’A320

• RAL 7031 – Gris (mat) :
  Utilisé comme couleur principale des panneaux MIP
  • RGB : 91 / 104 / 113
  • HEX : #5B6871
  • Aspect : gris foncé légèrement bleuté, finition mate
  • Usage : panneaux MIP, pedestal, overhead

• RAL 5014 – Gris bleuâtre / bleu-gris :
  Certains fournisseurs de pièces pour simulateurs indiquent RAL 5014 (Bleu-gris) pour certaines parties de la console du pedestal.
  D’autres sources parlent d’une teinte structurale bleu/gris proche de RAL 5017.
  • RGB : 99 / 115 / 131
  • HEX : #637383

• RAL 5017 – Bleu signal (approximation cockpit)

  • RGB : 0 / 91 / 140
  • HEX : #005B8C

• RAL 5008 – Bleu gris foncé :
  Utilisé par certains fabricants de structures métalliques (simulateurs, cadre du pedestal) pour correspondre à la teinte du cockpit.
  • RGB : 57 / 68 / 76
  • HEX : #39444C
  • Aspect : bleu-gris très sombre
